Brevetti

I primi campionatori furono scoperti attorno al 1800, esso non ha cambiato il suo ruolo nell'arco degli anni. Un getto di aria (carica di particelle) viene indirizzato su una piastra, la quale verrà successivamente esaminata al microscopio. Il vero sviluppo dei campionatori avvenne nel 1920, dove vennero riscoperti sotto forma di conimetri, 'dust counters' e 'impingers'. Si allegano alcuni brevetti trovati nel database di Google Patents.

Un brevetto di 'dust sampler' inventato da Hermannus Van Tongeren, 1939.

https://patents.google.com/patent/US2281962A/en?q=dust+sampler&sort=old

Brevetto di un 'dust collector', inventato da John K. Ringius, 1937

https://patents.google.com/patent/US2153026A/en?q=dust+sampler&sort=old

Quest'ultimo brevetto, del 1940, riguarda non più il campionamento di polveri ma un apparato per il trattamento delle superfici ove si depositano i batteri.

https://patents.google.com/patent/US2300628A/en?q=impingers&sort=old

I suddetti strumenti vennero sviluppati ed utilizzati sino alla seconda metà del 1945, quando si iniziarono a ricercare i 'cascade impactors', utilizzati per esaminare aria, fumi e polveri.

Dispositivo atto a purificare l'aria, 1951.

https://patents.google.com/patent/US2688376A/en?q=impingers&sort=old

Invenzione di Jr. Clyde Orr, 1957.

https://patents.google.com/patent/US2947164A/en?q=cascade&q=impactors&sort=old, 1957.

Bacterial Aerosol Analyzer, brevetto US3001914A del 1956.

https://patents.google.com/patent/US3001914A/en?q=impingers&sort=old

Dagli anni 1970 in poi i campionatori non furono maggiormente sviluppati, ma ci si concentrò sul design del campionatore. Nel brevetto US4569235A del 1984 si descrivono dei campionatori portatili, dando conferma che da macchinari ben più grandi che erano si iniziò a renderli più compatti.

History of C.F. Casella & Co. LTD.

The History of C.F. Casella & Co. started in 1798 when Caesaer Tagliabue estabilished a company in Holton, in 1820 he moved to no. 23 Hatton Garden in London.

In 1838 Tagliabue took his son-in-law, Louis Paschal Casella into partnership. Tagliabue's company changed his name in "Tagliabue and Casella". Tagliabue and Casella was a company which made barometer.

When Caesaer Tagliabue died in 1844, Casella took over the running of the firm, buying out his sister-in-law's interests in 1845. Three years later the "Tagliabue and Casella" became Louis Casella and Co.
Casella published a catalogue of available instruments with really accurate illustrations and an accurate explaination, this catalogue is findable here http://www.sil.si.edu/DigitalCollections/trade-literature/scientific-instruments/files/51601/index.htm and it was from early 1860.




By the 1860 Casella sold many kind of instruments: thermometers, hydrometers, drawing and surveying instruments, meterological instruments and even accesories for photography, in those years phography was being perfectioned and Casella was an innovative company who understood the importance of innovation.
Some instruments were made by other people like R.W. Munro and Thomas Cooke and then engraved with Casella's name.




In 1872 Casella moved the firm from Hatton Garden to Holborn Bars. When the company moved his two sons, Louis Marino Casella and Charles Frederick Casella were working for the company.
After Louis's death in 1897 his son Charles took control of the company and renaming it in "C.F. Casella" .
By the 1905 when the lease for Holborn expired the affairs were in a poor state, the company moved to Westminster.. Thanks to Rowland Miall and Robert Abraham the three achieved a transformation in the business. In 1910 "C.F. Casella" became "C.F. Casella & Co Ltd" , one year later they release a catalogue "Surveying and Drawing Instruments",1911.
1912, the Company moved  to South London and launch a succesful range of instruments.
1916, Charles Frederick Casella died.
1918, the Casella Company absorbed some of the production capacity of Gilson

All the informations have been taken from: http://www.gracesguide.co.uk

Descrizione campionatore della Casella.

R.B. Bourdillon descrisse in "A Slit sampler for collecting and counting air-borne bacteria", 1941 un impattatore che divenne il campionatore Casella. Nel campionatore descritto da R.B. Bourdillon è adottato il principio di Owen. Una buona descrizione di come funziona il  'jet dust counter di Owen è trovabile in "History of Impactors - The first 110 years".

Il campionatore Bourdillon aspira l'aria attraverso una fenditura stretta, le particelle aspirate impattano sulla superficie del piatto di agar (un disco di Petri) posizionato sotto la fenditura. Il disco di Petri è ruotato lentamente durante il campionamento, può essere ruotato sia manualmente che meccanicamente. La fenditura è posizionata radialmente alla superficie circolare del disco di Petri.

A seconda di come avviene la rotazione si possono distinguere due tipologie di campionatore: il modello a rotazione manuale ed il modello motorizzato. Entrambi i modelli sono accuratamente descritti da Bourdillon nel suo articolo proveniente da "Journal of Hygiene", vol 41, no.2.

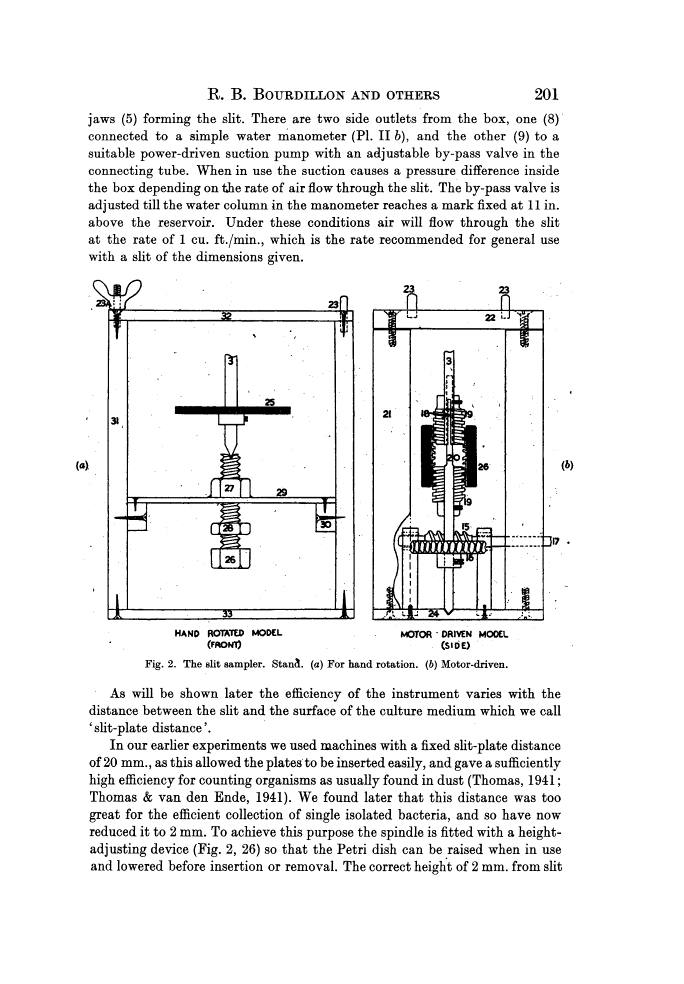

Il corpo del campionatore consiste di una camera metallica ermetica (1) , il disco di Petri è ricoperto da un disco rivestito di gomma (2) messo in rotazione tramite un mandrino (3) e passa attraverso un cuscinetto tubolare (14). Nella parte superiore della camera è presente un tubo di metallo che può essere rimosso (4) nella parte inferiore ove sono saldate due ganasce metalliche (5) che formano la fenditura.

Sono presenti due lati esterni alla camera: uno (8) connesso ad un semplice manometro per l'acqua e l'altro (9) collegato ad una pompa di aspirazione con una valvola di by-pass regolabile nel tubo connettore.

Quando la pompa è in funzione l'aspirazione causa una differenza di pressione nella camera che dipende dalla portata dell'aria attraverso la fenditura. La valvola è regolata fin quando la colonna d'acqua raggiunge gli 11 pollici. In tali condizioni il campionatore permette una portata di 1 piede cubico/minuto, tale portata risulta essere quella raccomandata.

Casella's Slit Sampler description.

The english pilot and scientist R.B. Bourdillon has described in "A Slit sampler for collecting and counting air-borne bacteria", 1941 an impactor that became the Casella Slit Sampler. In R.B. Bourdillon slit sampler is adopted Owen's principle. A good description how Owens' jet dust-counter works is findlable in "History of Impactors - The first 110 years".

Bourdillon's sampler sucks air throught a narrow slit, deep on the surface of agar contained in a Petri dish placed below the slit. The Petri dish is slowly rotated during sampling it can be roated either by hand or mechanically, the slit is placed radial to the circular surface of the Petri dish.

 The rotation origin distinguishes two kind of sampler: hand-rotated model and motor-driven model. Both models are accurately described by Bourdillon in his article from "Journal of Hygiene", vol 41, no.2.

The sampler's body consists of an airtight metal box (1), the Petri dish is covered by a rubber covered disk (2) that is rotated by the spindle (3) and it pass through the plain tubular bearing (14). In the roof of the box there is a removable metal tube (4) to the lower end where are soldered two metal jaws (5) forming the slit. There are two side outlets from the box: one (8) connected to a simple water manometer and the other (9) to a power-driven suction pump with an adjustable by-pass valve in the connecting tube. When in used the suction causes a pressure difference inside the box and it depends on the rate of air flow through the slit. The valve is adjusted till the water column reaches 11 inches. In these conditions the sampler gives 1 cu. ft/min, which is the recommended rate.

Glossary

agar: sostanza gelatinosa ottenuta dalle alghe utilizzata per le colture in microbiologia.

airborne bacteria/batteri aviotrasportati: aerosol microbici trasportati e dispersi dai movimenti dell'aria.

airtight: ermetico

bearing: cuscinetto

cubic foot/piede cubico: il piede cubico è un'unità di misura del volume ordinariamente utilizzata nell'sistema imperiale e statunitense. E' definito come il volume che occupa un cubo con i lati di lunghezza di un piede.

1 piede= 30.48cm


1 piede cubico= 28.3168 L

hand rotated: ruotata manualmente.

jaw: ganascia

manometer/manometro: strumento dedito alla misurazione della pressione.

motor driven: alimentato a motore, motorizzato.

Petri dish/piasta di Petri: E' un piatto poco profondo solitamente fatto di vetro o di plastica utilizzato per la coltura di microrganismo.

sampling box/camera di campionamento: luogo ove il campione è allocato dopo essere stato campionato, i batteri aviotrasportati stanno nella camera successivamente alla fase del campionamento.

slit: un'apertura stretta e diretta.

soldered: saldato.

spindle: mandrino

suction pump: pompa aspirante/aspiratore.

valve: valvola.

Publicity of "A Slit Sampler for Airborne Bacteria" by C.F. Casella & Co LTD. Nature, 1953.

Three models available: (a) with a small sampling box to collect from 1 to 3000 organism per 3 cubic feet of air; (b) with a large sampling box to collect down to 1 organism per 100 cubic feet of air; or (c) an interchangeable model incorporating both sampling boxes.

Available for early delivery-write for leaflet No. 759

C.F. CASELLA & CO. LTD.
Regent House
Fitzroy Square
London, W.I

Telephone: EUSton 3944

Member Scientific Instrument
Manufacturers' Association of Great Britain


Tre modelli disponibili: (a) con una piccola scatola di campionamento per raccogliere da 1 a 3000 organismi in 3 piedi cubi di aria; (b) con una larga scatola di campionamento per raccogliere 1 organismi in 100 piedi cubi di aria; oppure (c) un modello intercambiabile incorporante entrambe le scatole di campionamento.

Disponibile per consegna anticipata-scrivere per l'opuscolo No.759.

C.F. CASELLA & CO. LTD.
Regent House
Fitzroy Square
London, W.I.

Telefono: EUSton 3944

Member Scientific Instrument
Manufacturers' Association of Great Britain.
